Montaža grejne folije ispod laminata – korak po korak

Ova stranica je namenjena isključivo objašnjenju pravilnog redosleda montaže TERMOFOL grejne folije ispod laminata i kompatibilnih plivajućih podova.

Podaci o modelima TF305 i TF310, njihovim snagama, širinama, maksimalnim dužinama i ostalim tehničkim karakteristikama nalaze se na posebnim Rovex stranicama.

Grejne folije – opis i primena Tehnički podaci TF305 i TF310 Modeli i cene

1. Pripremaravna i čista podloga

2. IzolacijaTERMOFOL 5 mm

3. Rasporedfolija bez preklapanja

4. Povezivanjekonektori i sonda

5. ZaštitaPE folija / parna brana

6. Završni podmontaža laminata

1. Priprema podloge

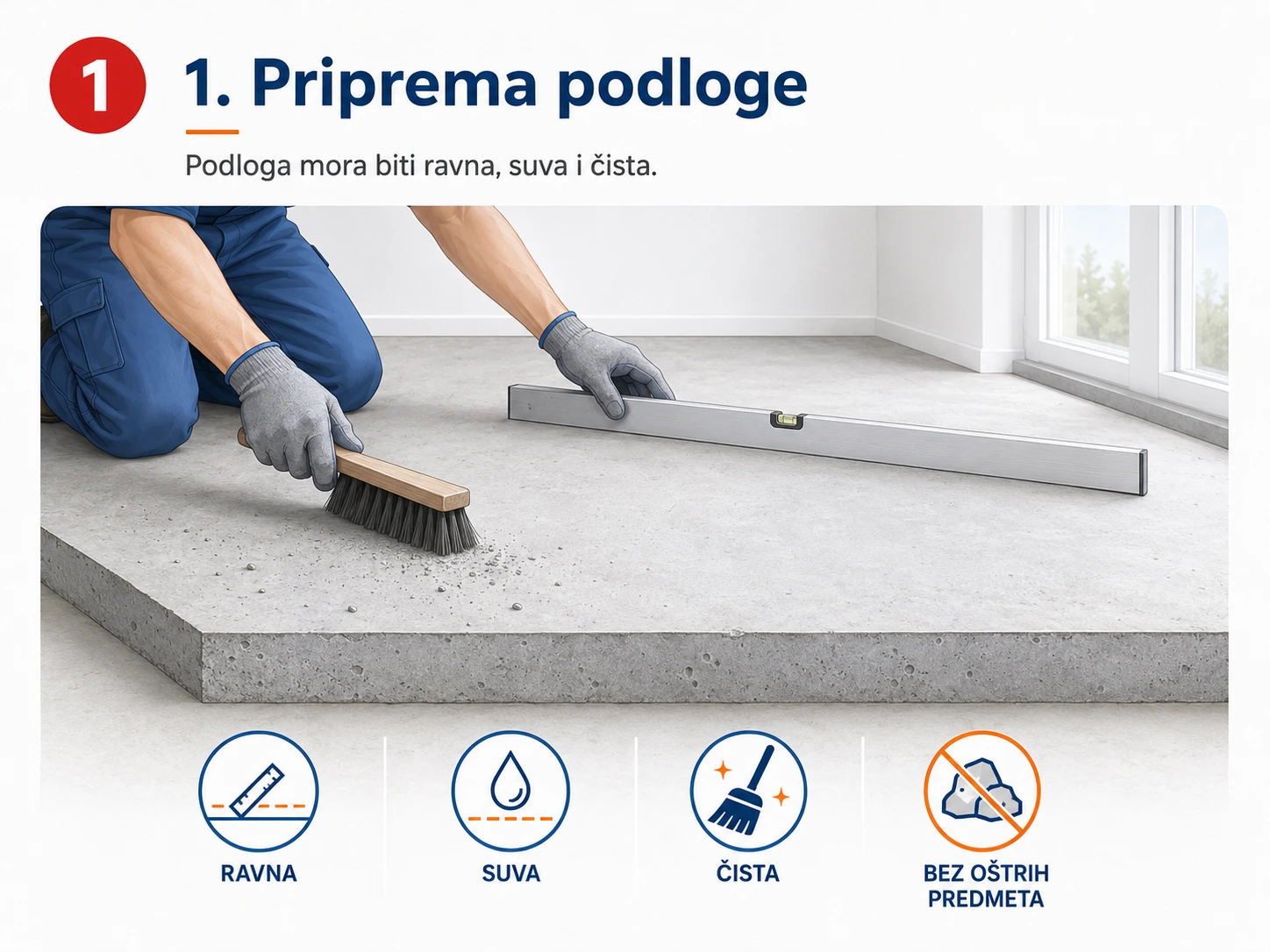

Priprema ravne, suve i čiste podloge za montažu grejne folije — Podloga mora biti ravna, suva, čista i bez oštrih predmeta.

Pre početka montaže potrebno je pregledati celu površinu poda. Neravnine, ostaci maltera, šrafovi, kamenčići i drugi oštri predmeti mogu oštetiti izolacionu podlogu ili grejnu foliju.

Ravnabez izraženih udubljenja i ispupčenja

Suvabez zaostale građevinske vlage

Čistabez prašine i oštrih ostataka

Grejna folija se ne sme postavljati na vlažnu, nestabilnu ili neravnu podlogu. Pre početka radova proverite i uslove koje propisuje proizvođač završne podne obloge.

2. Postavljanje izolacione podloge

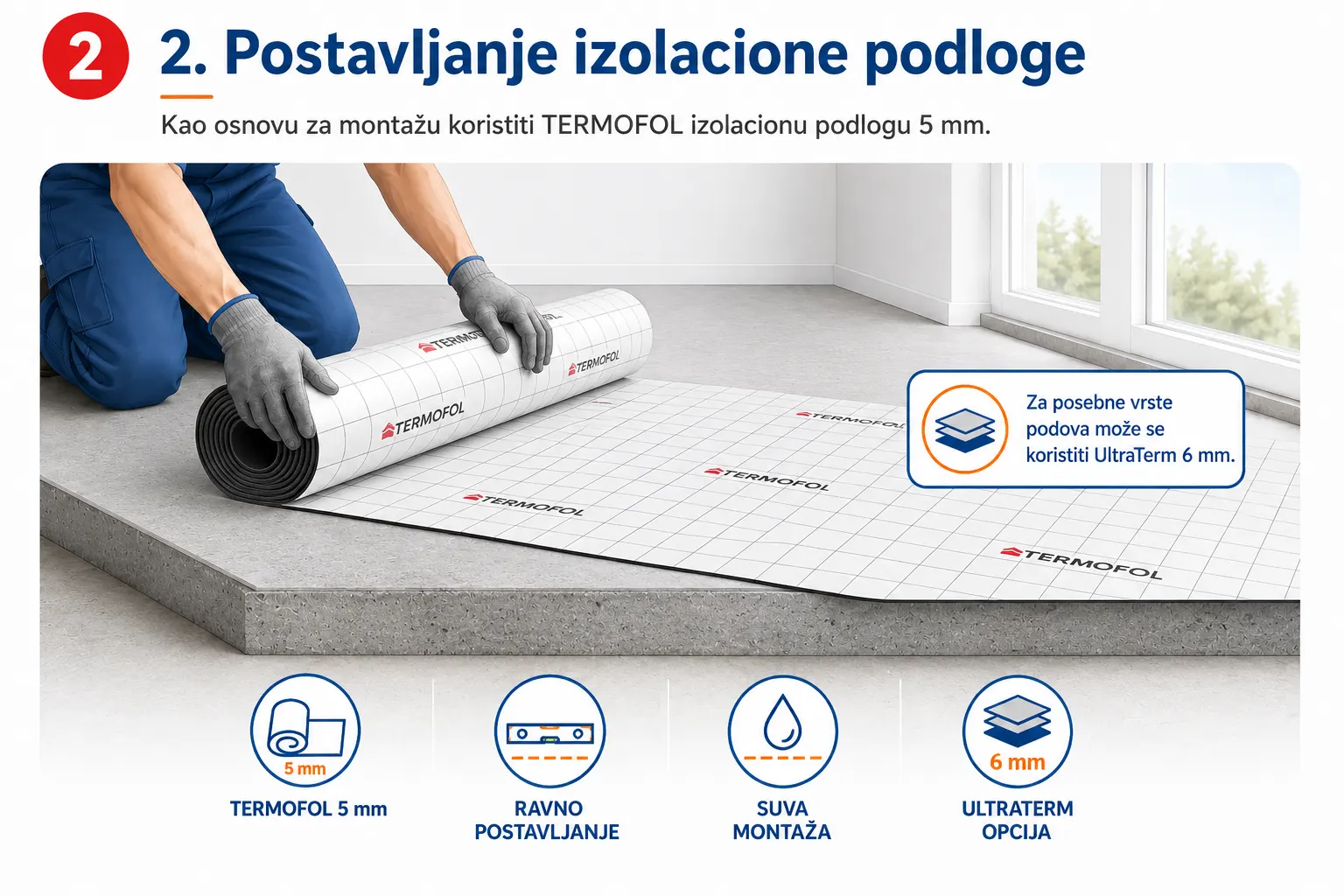

Postavljanje TERMOFOL izolacione podloge 5 mm ispod grejne folije — TERMOFOL izolaciona podloga 5 mm predstavlja osnovu za standardnu montažu grejne folije.

Osnovna montažna podloga

Za standardnu montažu koristi se TERMOFOL izolaciona podloga debljine 5 mm. Postavlja se preko cele površine poda, bez praznina i izraženih preklopa.

TERMOFOL podloga 5 mm

UltraTerm za posebne podne sisteme

UltraTerm 6 mm može se koristiti kada je projektom ili uputstvom proizvođača završnog poda predviđena čvršća XPS izolaciona ploča.

Izbor UltraTerm ploče treba uskladiti sa vrstom završnog poda, ukupnom konstrukcijom sistema i zahtevima proizvođača podne obloge.

Podlogu postavljati jednu uz drugu, bez otvorenih zazora.
Spojeve učvrstiti odgovarajućom trakom kako se podloga ne bi pomerala tokom rada.
Ne praviti višestruke preklape koji bi stvorili neravnine ispod laminata.
Podloga mora ostati čista i neoštećena pre postavljanja grejne folije.

3. Raspored i sečenje grejne folije

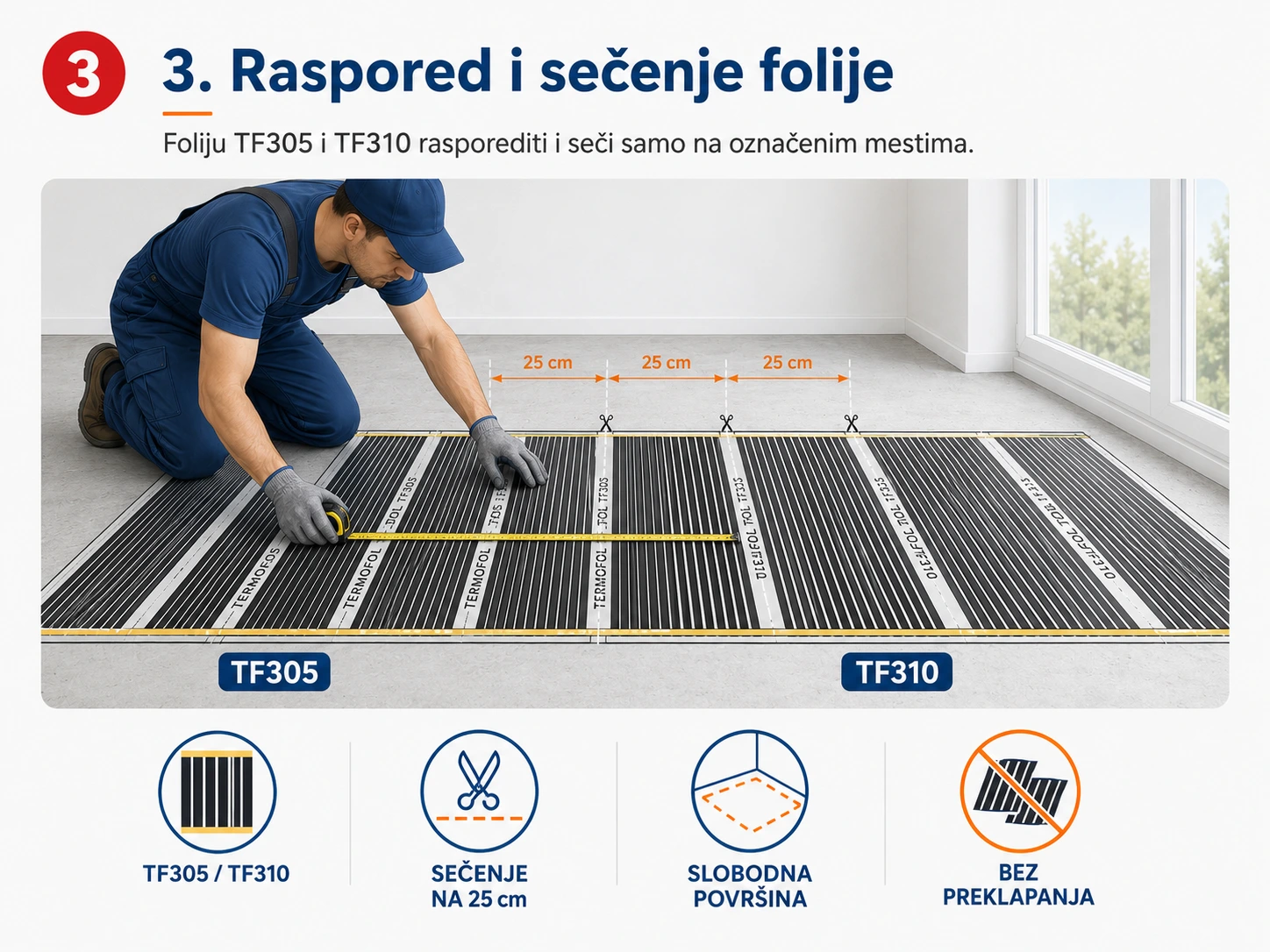

Raspored TERMOFOL TF305 i TF310 folije i sečenje na označenim mestima — Grejna folija se raspoređuje na slobodnoj površini poda i seče samo na označenim mestima.

Pre sečenja potrebno je napraviti plan rasporeda grejnih traka. Folija se postavlja samo na slobodne podne površine, bez kuhinjskih elemenata, plakara, sanitarija i drugog fiksnog nameštaja koji sprečava normalno odvođenje toplote.

TF305 i TF310 mogu se kombinovati radi boljeg iskorišćenja slobodne površine.
Grejne trake moraju biti ravno položene i ne smeju se preklapati.
Foliju seći isključivo na fabrički označenim mestima.
Pre sečenja proveriti dužinu svake trake prema planu montaže.
Bakarnu provodnu traku ne bušiti, ne savijati i ne oštećivati.

Detaljne podatke o širinama, snagama, maksimalnim dužinama traka i oznakama modela pogledajte na stranici Tehnički podaci grejnih folija TF305 i TF310.

4. Povezivanje folije i postavljanje podne sonde

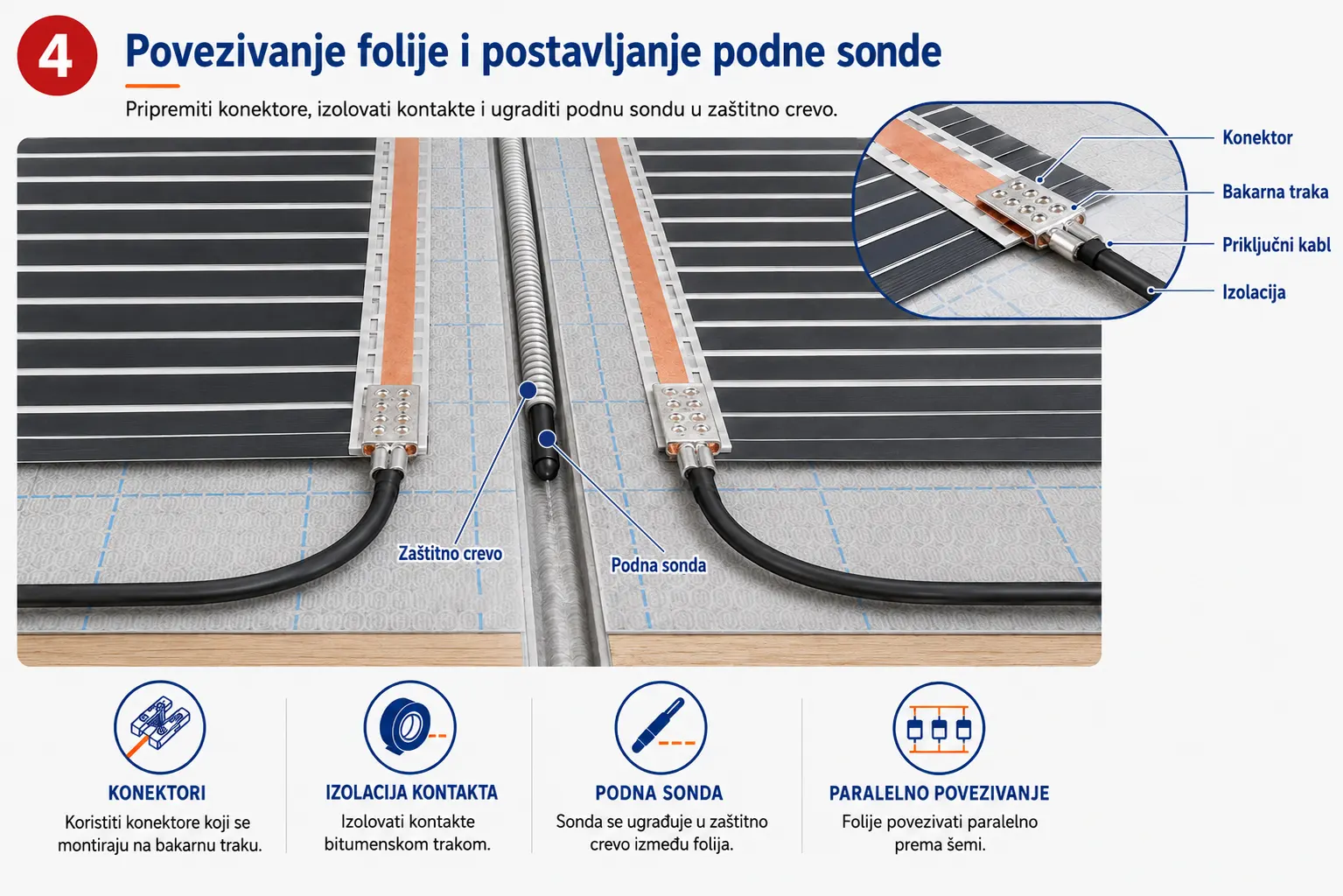

Postavljanje konektora, izolacija kontakata i montaža podne sonde — Kontakti se pravilno povezuju i izoluju, a podna sonda se postavlja u zaštitno crevo.

Povezivanje traka

Koristiti konektore i izolacioni materijal predviđen za TERMOFOL sistem.
Sve grejne trake povezuju se paralelno.
Priključne kablove voditi uz ivice prostorije prema unapred pripremljenom planu.
Svaki kontakt mora biti mehanički siguran i potpuno izolovan.

Podna sonda

Sonda se postavlja u zaštitno gibljivo crevo.
Vrh sonde postaviti između grejnih polja, a ne direktno preko bakarne trake.
Crevo položiti tako da se sonda kasnije može zameniti bez otvaranja poda.
Termostat mora imati funkciju ograničenja temperature poda.

Električno povezivanje, izbor preseka kabla, kontrolna merenja, zaštitni elementi i priključenje termostata moraju biti izvedeni prema projektu, uputstvu proizvođača i važećim elektropropisima, od strane kvalifikovanog stručnog lica.

5. Postavljanje zaštitne PE folije

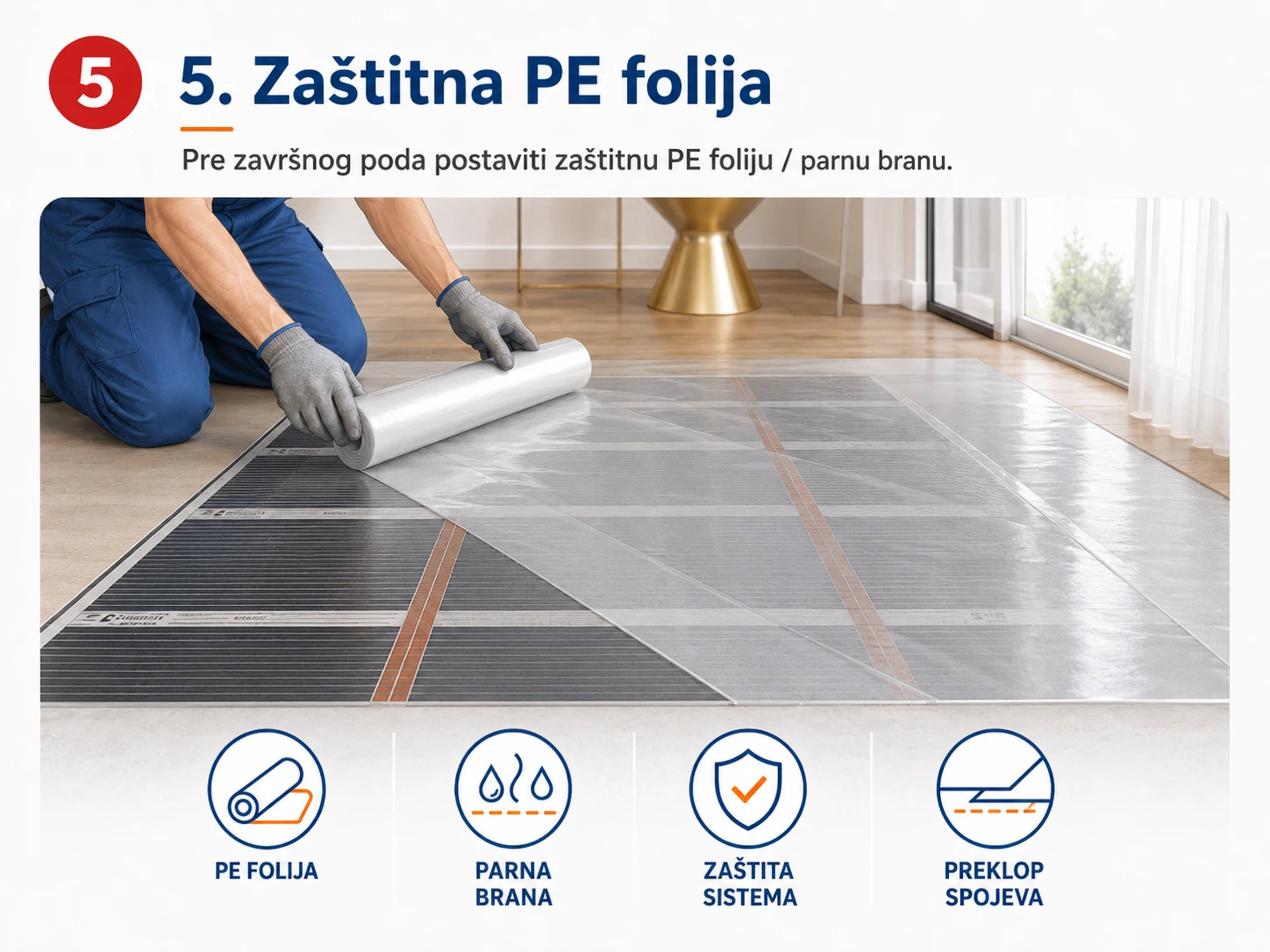

Postavljanje zaštitne PE folije i parne brane preko grejne folije — Zaštitna PE folija postavlja se preko grejne folije pre završne podne obloge.

Nakon povezivanja i prvog kontrolnog merenja preko kompletnog sistema postavlja se zaštitna PE folija, odnosno parna brana, kada je predviđena projektom ili zahtevom proizvođača završnog poda.

PE foliju postavljati pažljivo kako se grejni elementi i priključni kablovi ne bi pomerili.
Izvesti preklop spojeva prema uputstvu proizvođača zaštitne folije.
Spojeve učvrstiti odgovarajućom trakom.
Pre montaže laminata proveriti da nema nabora, oštećenja ili tvrdih predmeta na sistemu.

Zaštitna PE folija nije zamena za građevinsku hidroizolaciju tamo gde je ona potrebna. Sastav svih slojeva mora biti usklađen sa uslovima prostorije i uputstvom proizvođača završnog poda.

6. Montaža laminata i završna provera

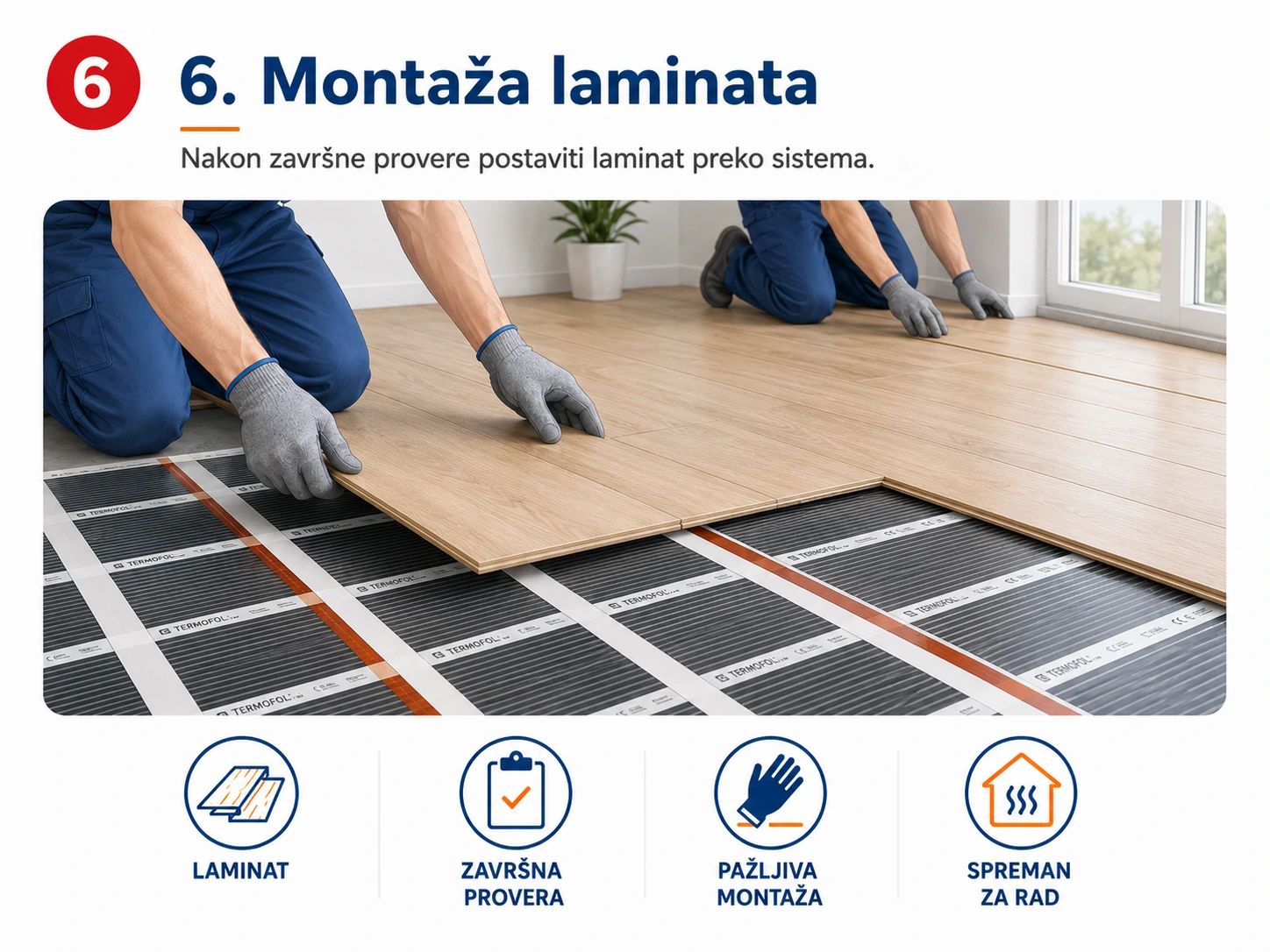

Pažljiva montaža laminata preko sistema podnog grejanja grejnom folijom — Laminat se postavlja pažljivo, bez oštećenja zaštitne i grejne folije.

Završna podna obloga mora biti deklarisana za električno podno grejanje. Pre montaže proverite maksimalnu dozvoljenu temperaturu poda i toplotni otpor laminata i svih slojeva koji se nalaze iznad grejne folije.

Laminat postavljati bez udaranja i oštrih alata koji mogu probiti zaštitne slojeve.
Ne pričvršćivati završnu oblogu šrafovima ili ekserima kroz grejni sistem.
Po završetku poda ponoviti kontrolna električna merenja.
Rezultate merenja upisati u garantnu i montažnu dokumentaciju.
Grejanje uključiti prema uputstvu sistema i proizvođača podne obloge.

Ako se tokom radova utvrdi promena električnog otpora ili sumnja na oštećenje sistema, grejanje se ne sme priključiti dok kvalifikovano stručno lice ne pronađe i otkloni uzrok.

Kontrolna lista pre završetka montaže

Pre postavljanja folije proverena i pripremljena podloga

Pre PE folije provereni kontakti, sonda i električni otpor

Posle laminata ponovljena merenja i evidentirani rezultati

Česta pitanja o montaži

Koja podloga se koristi kao osnovna opcija?

Za standardnu montažu koristi se TERMOFOL izolaciona podloga debljine 5 mm. UltraTerm 6 mm koristi se kod posebnih podnih sistema kada je predviđena čvršća XPS ploča.

Da li se grejna folija sme postaviti ispod plakara?

Ne postavlja se ispod fiksnog nameštaja i elemenata koji ne omogućavaju normalno odvođenje toplote.

Da li se TF305 i TF310 mogu kombinovati?

Mogu se kombinovati u skladu sa planom rasporeda, električnim proračunom i tehničkim ograničenjima sistema.

Da li korisnik može sam povezati grejnu foliju?

Postavljanje slojeva može biti deo pripreme, ali električno povezivanje, merenja i priključenje termostata treba da izvrši kvalifikovano stručno lice.

Da li je PE folija uvek potrebna?

Njena primena zavisi od sistema, vrste poda, uslova prostorije i uputstva proizvođača završne obloge. Kada je predviđena, postavlja se preko grejne folije pre laminata.
