Tehnički podaci grejni kabl VCD
ELEKTRA VCD Grejni kablovi su
gotove grejne jedinice spremne za
ugradnju koje su proizvedene u skladu sa standardom EN 60355-1. Dužina
grejnog kabla zavisi od modela, kabl ima fabrički ugrađen priključak za
napajanje tzv. "hladni kraj".

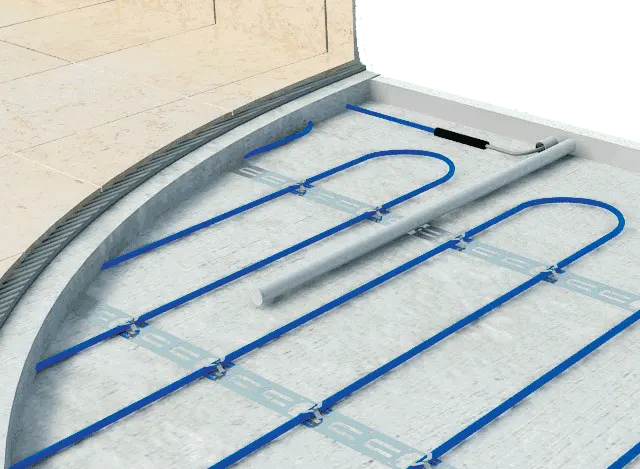

Ovaj tip grejanja se ugrađuje u prostore koji su u izgradnji i kod kojih pod još nije završen. Obično se koriste za primarno grejanje prostora i jedini su izvor grejanja u prostoru. Kada se kablovi koriste kao dodatno grejanje ( "Efekat toplog poda ") nophodno je imati u prostoru primarni sistem grejanja.
Grejni kablovi za podno grejanje VCD - Tehnički podaci
| Tehnički podaci : | Grejni kabl VCD10/VCD17/VCD25 |
|---|---|
| Izlazna snaga : | 10/17/25 W/m |
| Napajanje : | 230V ~ 50/60 Hz |
| Spoljne dimenzije kabla : | ~ 5 x 7 mm |
| Min. instalaciona temperatura: | -5°C |
| Maksimalna radna temperatura: | +80°C |
| Napojni kabl : | 1 x 2.5 m; 3 x 1.0 mm2, 3 x 1.5 mm2 or 3 x 2.5 mm2 |
| Tip kabla : | dvožilni, sa zaštitnim opletom, jednostrano
napajan |
| Izolacija : | XLPE spoljni omotač : PVC otporan na temperaturu |
| Nominalna tolerancija izlazne snage : | +5%, -10% |
| Minimalni radijus savijanja : | 3.5 D |
| Stepen zaštite : | IPX7 |
| Sertifikati koje proizvod poseduje : | B, GOST-R Certificate of ISO 9001: IQNET, PCBC |
| Oznaka proizvoda : | CE |
KONSTRUKCIJA GREJNOG KABLA
- Višežilna grejna žica
- XLPE izolacija
- PET izolacija sa aluminijumskim omotom
- Tanki bakarni oplet
- PVC omotač otporan na temperaturu
MODELI GREJNIH KABLOVA
| TIP | Dužina [m] |
Snaga [W] |
|---|---|---|
| VCD 17W/m |
||
| VCD 17/100 | 5,5 | 100 |
| VCD 17/140 | 8,5 | 140 |
| VCD 17/180 | 10,0 | 180 |
| VCD 17/215 | 13,0 | 215 |
| VCD 17/260 | 15,5 | 260 |
| VCD 17/305 | 18,0 | 305 |
| VCD 17/350 | 20,5 | 350 |
| VCD 17/410 | 24,5 | 410 |
| VCD 17/480 | 28,0 | 480 |
| VCD 17/545 | 32,0 | 545 |
| VCD 17/610 | 35,0 | 610 |
| VCD 17/745 | 43,0 | 745 |
| VCD 17/910 | 54,0 | 910 |
| VCD 17/1200 | 70,0 | 1200 |
| VCD 17/1430 | 85,0 | 1430 |
| VCD 17/1590 | 93,0 | 1590 |
| VCD 17/1900 | 110,0 | 1900 |
| VCD 17/2030 | 120,0 | 2030 |
| VCD 17/2280 | 133,0 | 2280 |
| VCD 17/2490 | 147,0 | 2490 |
| VCD 17/2660 | 155,0 | 2660 |
| VCD 17/2950 | 172,0 | 2950 |
| TIP | Dužina [m] |
Snaga [W] |
|---|---|---|
| VCD 10W/m |
||
| VCD 10/70 | 7,5 | 70 |
| VCD 10/90 | 9,0 | 90 |
| VCD 10/110 | 11,0 | 110 |
| VCD 10/135 | 13,5 | 135 |
| VCD 10/170 | 16,5 | 170 |
| VCD 10/200 | 20,0 | 200 |
| VCD 10/235 | 23,5 | 235 |
| VCD 10/265 | 27,0 | 265 |
| VCD 10/315 | 32,0 | 315 |
| VCD 10/370 | 36,5 | 370 |
| VCD 10/415 | 42,0 | 415 |
| VCD 10/460 | 46.0 | 460 |
| VCD 10/570 | 57.0 | 570 |
| VCD 10/700 | 70,0 | 700 |
| VCD 10/910 | 92,0 | 910 |
| VCD 10/1100 | 111,0 | 1100 |
| VCD 10/1220 | 122,0 | 1220 |
| VCD 10/1450 | 144,0 | 1450 |
| VCD 10/1560 | 156,0 | 1560 |
| VCD 10/1740 | 174,0 | 1740 |
| VCD 10/1920 | 191,0 | 1920 |
| VCD 10/2030 | 203,0 | 2030 |
| VCD 10/2260 | 225,0 | 2260 |
VCD je oznaka dvožilnog grejnog kabla, prvi broj označava snagu kabla po dužnom metru, drugi broj označava ukupnu snagu kabla.
VAŽNO Podaci u tablici mogu se razlikovati do ± 5%
